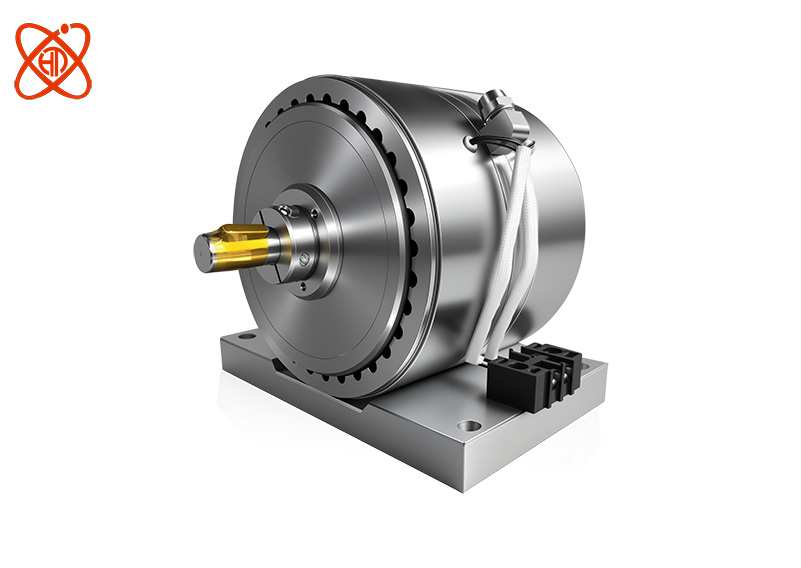

ZC磁滯制動器←點擊咨詢購買

額定扭矩：0.1-10Nm
用于小型高速電機、內燃機、齒輪箱、及其他旋轉裝置的壽命試驗的模擬負載；

用于轉矩自動控制的執行器

配套使用產品：WLK加載控制器

磁滯制動器是一種性能優越的自動控制元件，它利用磁滯原理，通過控制輸入勵磁電流，達到控制制動轉矩目的自動控制執行器。磁滯制動器由轉子、定子兩部分組成。定子內置線圈，在一側平面留有氣隙，通電后定子氣隙處形成一個半封閉的磁場。轉子由特殊的磁滯材料組成，對磁性具有較強記憶能力（這個特性保證了磁滯制動器與電渦流制動器的最大區別，磁滯制動器能做堵轉加載），轉子做成杯狀插入到定子氣隙，當不通電時，沒有磁場沒有阻尼，轉子空載。通電后，轉子在磁場中旋轉時，轉子上的磁滯材料上的磁極隨著旋轉發生交替轉換，消耗動能轉化成熱量，產生阻尼。定子中的激磁電流越大，阻尼越大。

1、 激磁電流——轉矩特性：激磁電流與轉矩呈良好線性關系，通過調節激磁電流可以無極控制轉矩的大小。（圖A）

（圖A）

2、轉速——轉矩特性：轉矩與轉速無關。（圖B）

（圖B）

3、負載特性：

磁滯制動器的允許滑差功率，在散熱條件一定時，是定值。其連續運行時，實際滑差需在允許滑差功率以內。使用轉速高時，需降低轉矩矩使用。（圖C）
（圖C）

• 控制電流和輸出轉矩有較好的線性關系，是良好的自動控制執行器；
• 非接觸式轉矩傳輸，能提供光滑、連續無極可調的轉矩；
• 除了軸承外，系統內無其他摩擦付，
• 適合高速度運行的工況，
• 輸出轉矩與轉速無關
• 維護成本低，使用壽命長。

磁滯制動器具備多種扭矩、轉速、功率等參數范圍。為了選擇一款適用于您使用的磁滯制動器，必須確定使用場合所需的最大扭矩、最大轉速和最大功率等參數。

最大扭矩：磁滯制動器可以在任一轉速點提供扭矩輸出，包括低轉速和零轉速時，除了額定扭矩，還必須要考慮到測試過程中所有的扭矩點，包括堵轉扭矩和崩潰扭矩。在選擇制動器規格時，重點需要考慮的就是測試使用到的最大扭矩，其次就是所需要的最大功率。

最大轉速：通常所說的最大轉速與扭矩和功率并不相關，一般指馬達在空載（空轉）或在微小扭矩情況下能安全運轉的最大轉速。但是選型制動器應以馬達或使用場合的負載最大轉速來判定。

最大功率：額定功率是磁滯制動器能夠接受到的最大功率及其測馬達加載時發出的熱量， 一般來講，磁滯制動器的額定功率不能小于被測馬達或旋轉裝置輸出的滑差功率，否則會燒毀制動器。

滑差功率計算公式P=M*n/9.55=F*V

P:滑差功率W(瓦） n：實際轉速rpm（轉/分） M：傳遞扭矩N.m(牛.米） F：張力N（牛頓） V：皮帶速度m/s(米/秒）

磁滯制動器在工作過程中，消耗功率做功，轉化為熱量，具有額定的容許滑差功率，超過則會因過熱而操作器件。

在有關卷線加工的場合，常常會用到張力控制，此時的線材、帶材上實際張力轉化為制動器扭矩，既由以下公式確定：M=F*R

F:張力N（牛頓） R:材料卷筒半徑m（米） M：力矩N.m(牛.米）

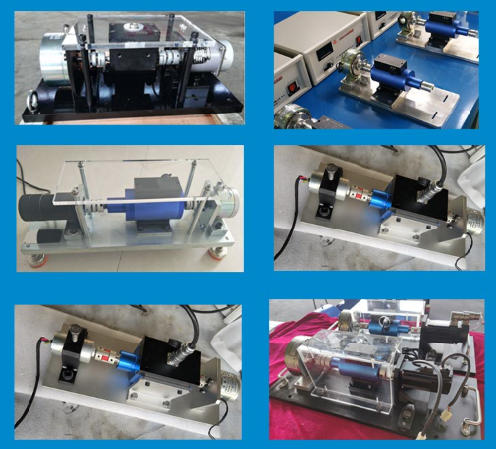

磁滯制動器與我公司生產的TR型轉矩轉速功率測量儀、CGQY型轉矩轉速傳感器、WLK型自動控制器、自動測試軟件可組成成套自動測功系統。

廣泛應用于小型動力機械、傳動機械輸入、輸出的轉矩、轉速、功率、效率的檢測。

廣泛應用于不同負載狀態下動力機械輸入技術參數的檢測，如：電流、電壓電功率、功率因數；振動、噪音；流量、壓力等。

廣泛應用于不同負載狀態下動力機械控制器技術參數的檢測，如變頻器、直流電機控制器等。

磁滯制動器與我公司生產的WLK型控制器配套，可組成手動張力控制系統。

廣泛應用于印刷、包裝及紙品加工、電線、電纜加工等有關卷繞裝置的張力自動控制系統中。

1、最高環境溫度不超過40℃；

2、海拔高度不超過2000m；

3、當環境溫度為20℃時，相對濕度不大于85%。

注意事項：

1、按額定轉矩、轉速、功率選用磁滯制動器。嚴禁超轉矩、超功率、超轉速使用。

2、運行前須對磁滯制動器進行檢查。核定銘牌數據是否為要求的規格；檢查聯軸器、緊固件是否松動，同軸度是否在允許范圍，各接線板接線是否正確，接觸是否良好，如有缺陷或不良應予排除或更換；用500伏的兆歐表檢查勵磁繞組,其絕緣電阻不低于12M Ω。

3、連續大功率運行需要接通壓縮空氣，利用壓縮空氣對轉子內部及線圈強制氣冷，否則高溫可能會損壞制動器。如表面溫度大于60℃時，應加大通氣量，或停機冷卻冷卻。嚴禁對制動器加水。

4、制動器不工作時勵磁電流必須回零。工作時注意勵磁電壓、電流，嚴禁超過額定參數運行。

5、嚴禁在鐵屑粉塵中工作，以防由于磁場作用將粉塵吸入制動器內部。
